Gensors 压力扫描阀实测：涡流发生器对翼型气动性能的影响研究

在“双碳”目标的推动下，风力发电作为清洁能源的重要组成部分，其效率提升一直是科研人员和工程师们关注的焦点。然而，风力机在实际运行中面临的湍流工况，常常导致叶片表面出现流动分离，降低发电效率。如何解决这一难题？某研究团队通过精细的风洞试验，为我们揭示了其中的奥秘。

风洞试验设置

试验准备

试验在直流吸气式低速风洞中进行。试验段长1米，宽和高均为0.4米。研究团队选用DU93-W-210翼型，这是一种常用于风力机叶片的标准翼型。翼型模型采用3D打印技术制造，弦长150毫米，展长380毫米。

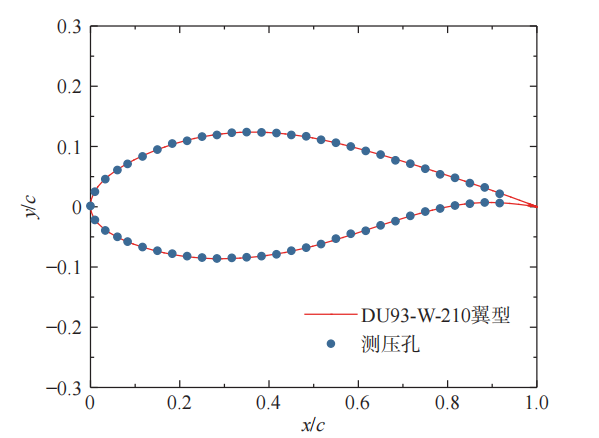

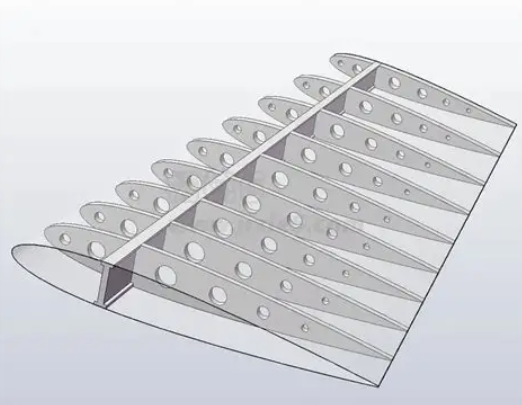

翼型示意图

为了精确测量翼型表面的压力分布，模型在中间剖面前缘至92%弦长区间内，均匀分布了59个测压孔。这些直径约1毫米的小孔，是捕捉压力变化的“第一道哨兵”。

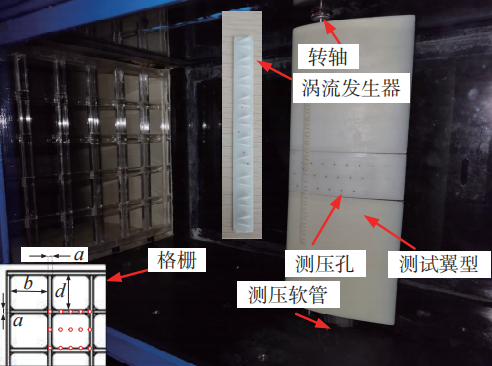

测压孔部署图

试验采用的三角形涡流发生器安装在翼型吸力面20%弦长位置，长度7毫米、高度3毫米，每对间距2毫米，相邻两对间距8毫米，安装角16度。

为模拟不同湍流强度，团队在风洞入口处安装了两种规格的格栅，成功营造出湍流强度分别为0.50%（相当于均匀来流）、6.35%和10.18%的三种工况，雷诺数控制在1.5×10⁵。

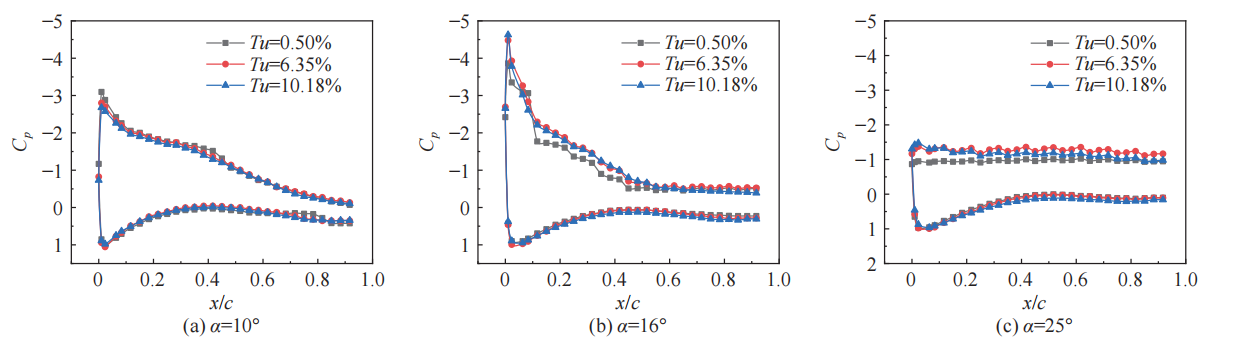

不同湍流强度下的基准翼型压力分布

试验核心设备

Gensors 压力扫描阀

部署与优势

翼型的中空设计通过内嵌毛细钢管和塑胶软管，将59个测压孔的压力信号全部传导至压力扫描阀。该设备具备多项核心优势：

1.多通道同步采集

能同时处理59个通道的压力信号，将所有测压孔的瞬时压力值同步转换为电信号，确保同一时刻的压力分布是“同时发生”的真实快照

2.高精度测量

精度可达±0.05%，在30秒的采样时间内，系统累计采集近万组数据。通过统计平均降噪，最终升阻力系数合成不确定度仅1.15%和1.10%

3.同步攻角信号

翼型由位于1/4弦长处的刚性转轴贯穿连接，转轴与伺服电机联动实现攻角实时控制。压力扫描阀将测量到的压力脉冲信号与编码器采集的实时攻角信号同步对应，获得瞬时攻角与压力时序的精确关系

试验结论

静态试验

试验结果显示，在没有涡流发生器的情况下，湍流本身就能在一定程度上延缓流动分离。而当加装涡流发生器后，效果更加显著：

1.失速攻角推迟

在均匀来流下，涡流发生器将翼型的失速攻角从11°推迟至17°附近。

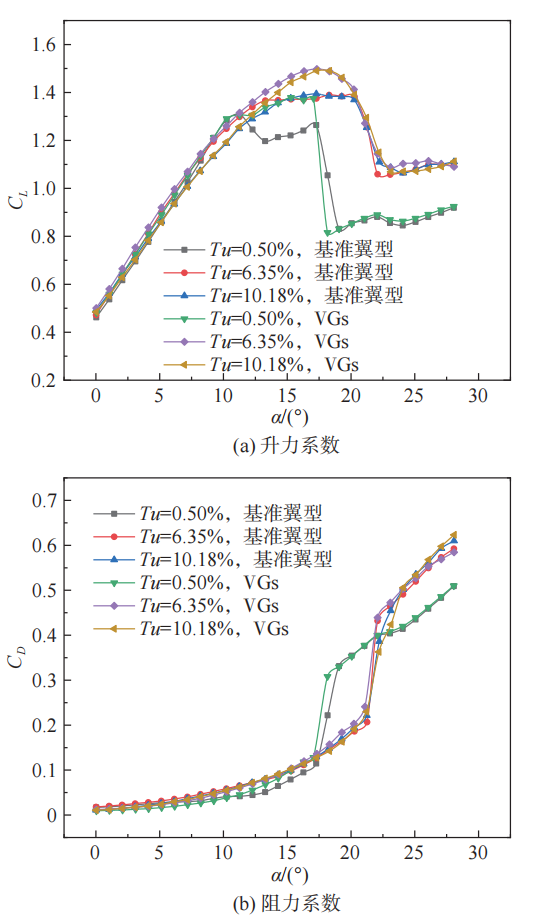

不同湍流强度，有、无 VGs 的翼型升力及压差阻力系数

2.增升范围扩大

随着湍流强度从0.50%提升至10.18%，翼型气动性能改善的攻角范围从11°–17°扩展到11°–20°。

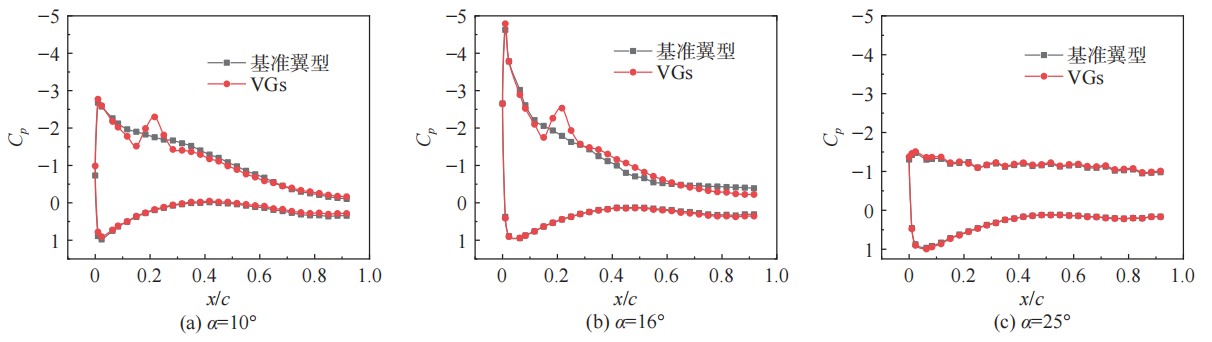

Tu = 10.18% 时，有、无 VGs 的翼型压力分布

3.最大升力系数先升后降

在三种湍流强度下，加装涡流发生器后，最大升力系数分别提升了5.45%、7.79%和6.91%。这说明适度的湍流有助于增强涡流发生器的控制效果，但过高的湍流反而可能削弱其增益。

值得注意的是，当攻角超过20°进入深度失速后，涡流发生器基本失效，此时分离点已前移至装置前方，反而会带来额外阻力。

动态试验

风力机实际运行时，叶片攻角是动态变化的。团队还模拟了翼型的俯仰运动，设置平均攻角10°、振幅10°、折合频率0.0167的动态工况。

结果显示，湍流强度的增加使涡流发生器在下俯阶段能于更大攻角范围内提升升力。在0.50%湍流强度下，增升出现在14.3°附近；而当湍流强度升至6.35%和10.18%时，增升起始点分别延后至18.7°和18.3°。这意味着在高湍流环境下，涡流发生器能更有效地改善动态失速过程中最大攻角附近的气动性能。

有、无 VGs 的动态翼型吸力面流动对比 （Tu = 10.18%）

此外，压力分布曲线显示，加装涡流发生器后，吸力面原本出现的“压力平台”（流动分离标志）明显后移甚至消失，表明边界层能量得到有效补充。

结语

这项研究不仅验证了涡流发生器在不同湍流工况下的有效性，也为风力机叶片的优化设计提供了重要参考。

随着大型风力机对气动性能要求日益严苛，如何精准利用涡流发生器与湍流的耦合效应，将成为未来叶片气动设计的关键突破口。
