核心特点8 个用于电桥的模拟输入通道：应变器（全桥、半桥、1/4 桥），每个通道可配置 输入范围可选以获得最佳信噪比：半桥和全桥为2.5mV/V或10mV/V，1/4桥为1mV/V或10mV/V 24位AD分辨率，20kHz/CH采样率 主动导线电阻补偿 各通道分流校准 电气隔离：通道到电源到接口技术参数...
核心特点

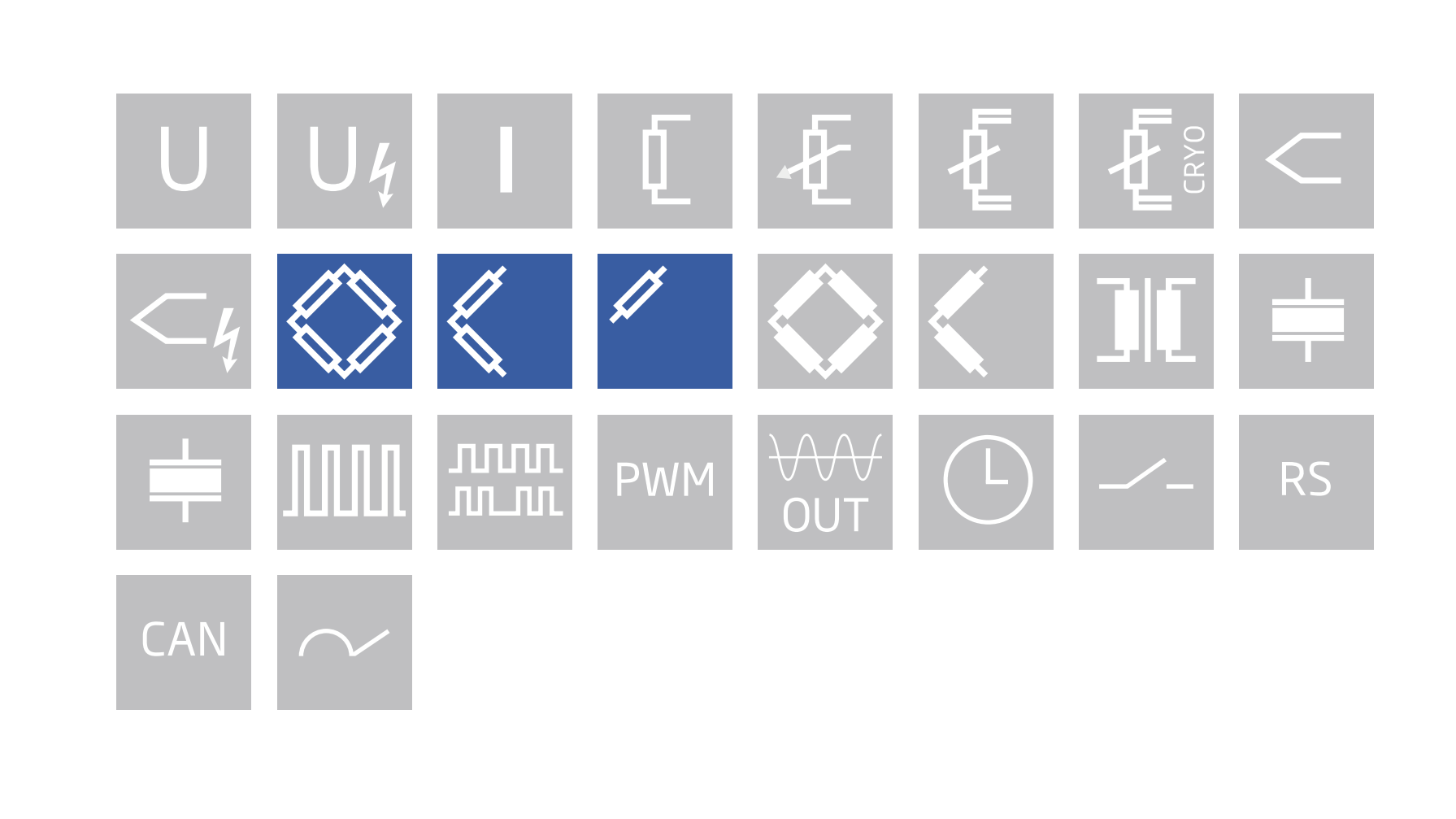

8 个用于电桥的模拟输入通道：应变器
（全桥、半桥、1/4 桥），每个通道可配置
输入范围可选以获得最佳信噪比：半桥和全桥为2.5mV/V或10mV/V，1/4桥为1mV/V或10mV/V
24位AD分辨率，20kHz/CH采样率
主动导线电阻补偿 各通道分流校准
电气隔离：通道到电源到接口
技术参数
| 模拟量输入 | ||||
| 通道 | 8 | |||
| 精度 | 0.02%典型值 | |||
| 0.05%可控温度下 | ||||
| 0.1%工业区域 | ||||
| 输入抗阻 | ＞10MΩ | |||
| 隔离电压 | 500VDC通道到输入电压到接口 | |||
| 模数转换 | ||||
| 分辨率 | 24位 | |||
| 采样率 | 20kHz每通道 | |||
| 模数转换方式 | Sigma-Delta（Σ-Δ） | |||
| 抗混叠滤波器 | 1kHz，三阶 | |||
| 数字滤波器 | 无限脉冲响应、低通、高通、带通、带阻、巴特沃斯或贝塞尔（二阶、四阶、六阶、八阶）， 频率范围0.1Hz~2kHz | |||
| 平均值 | 用户自定义或自动配置 | |||
| 应变片测量模式 | ||||
| 桥接配置 | 全桥电阻（四线/六线） | |||
| 半桥电阻（三线/五线） | ||||
| 1/4桥电阻（三线，带引线电阻补偿） | ||||
| 精度等级 | 0.05 | |||
| 桥路补偿电阻 | 可选120Ω或350Ω每通道 | |||
| 温度电阻系数(TCR) | 0.05ppm/K | |||
| 输入范围 | 全桥：±2.5mV/V或±10mV/V 半桥：±2.5mV/V或±10mV/V 1/4桥：±1mV/V或±10mV/V（±2000μm/m或±20000μm/m，k=2） 每通道可选 | |||
| 分流电阻 | 100kΩ内部电阻 | |||
| 桥路激励 | 每通道2VDC或4VDC可选 | |||
| 允许的传感器电阻 | ＞200Ω（4VDC） ＞100Ω（2VDC） | |||
| 最大传感器线缆长度 | 全桥300m 半桥300m 1/4桥100m | |||
| 长期稳定性（2.5mV/V） | ＜0.2μV/V/24h | ＜2μV/V/8000h | ||
| 温度漂移（2.5mV/V） | ＜0.5μV/V/10K偏移漂移 | ＜0.05%/10K增益漂移 | ||
| 通讯 | ||||
| 协议 | 专有LocalBus（115200bps~48Mbps，延迟＜100ns） | |||
| ASCII（19200bps~115200bps） | ||||
| Modbus RTU | ||||
| 数据格式 | 8E1 | |||
| 电气标准 | NSI/TIA/EIA-485-A，两线制 | |||
| 输入功率 | ||||
| 输入电压 | 10~30VDC，过压和过流保护 | |||
| 功耗 | 2.5W | |||
| 输入电压影响 | ＜0.001%/V | |||
| 环境规格 | ||||
| 工作温度 | -20℃~+60℃ | |||
| 存储温度 | -40℃~+85℃ | |||
| 相对湿度 | 5%~95%RH 50℃无冷凝 | |||
| 结构尺寸 | ||||
| 材料 | 铝合金 | |||
| 尺寸（W*H*D） | 30*137*135mm | |||
| 重量 | 500g | |||
| 防护等级 | IP40 | |||
